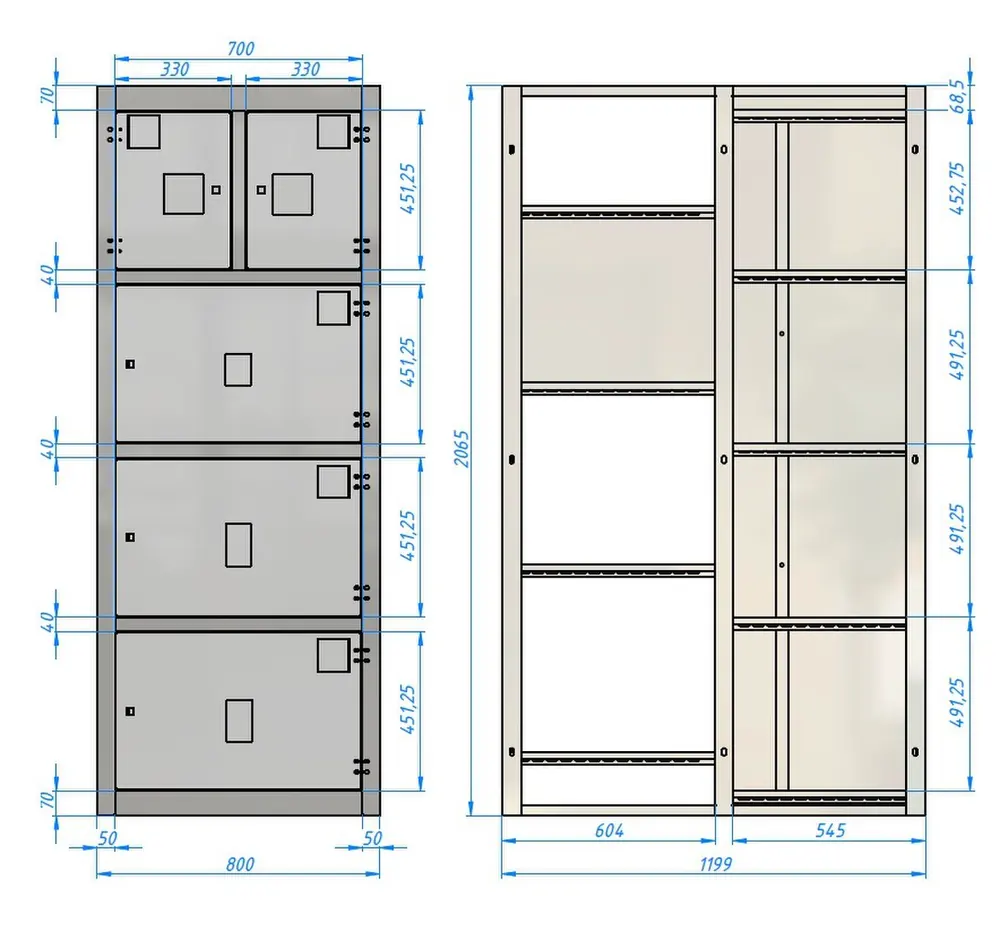

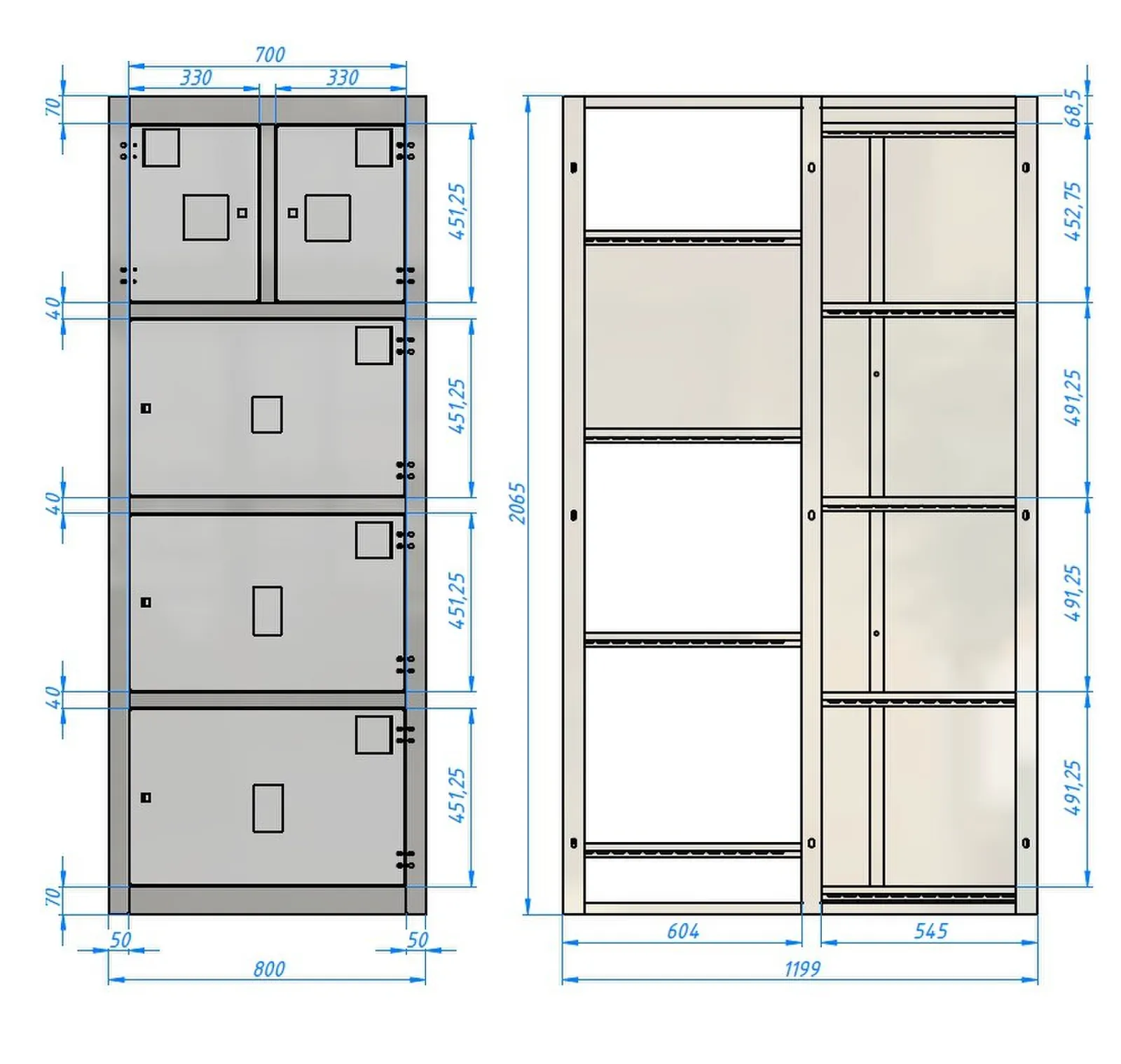

Шкаф серии ШНЛ

Шкафы серии ШНЛ предназначены для комплектования распределительных устройств напряжением 380/220 В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, служащих для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

По своему функциональному назначению шкафы РУНН делятся на вводные (ШНВ), линейные (ШНЛ) и секционные (ШНС).

Шкафы представляют собой сварную металлоконструкцию из гнутых стальных профилей. Шкафы разделены на отсеки выключателей, релейный отсек, где установлена аппаратура управления, защиты, автоматики, сигнализации, учета электроэнергии, а также отсек шин и кабелей, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока. Автоматические выключатели в шкафах расположены вертикально по высоте шкафа, каждый в своем отсеке, при этом обеспечивается взаимозаменяемость однотипных выключателей в любом отсеке. Конструкция шкафов обеспечивает взаимозаменяемость однотипных выдвижных аппаратов без дополнительной подгонки. Все аппараты, устанавливаемые в шкафы – переднего присоединения.

Для шкафов ШНВ, ШНС, ШНЛ предусматриваются нетиповые схемы главных и вторичных цепей, установка стационарных аппаратов, различные схемы автоматики, сигнализации и релейной защиты, в соответствии с требованиями заказчика.

Панели одностороннего и двустороннего обслуживания.
