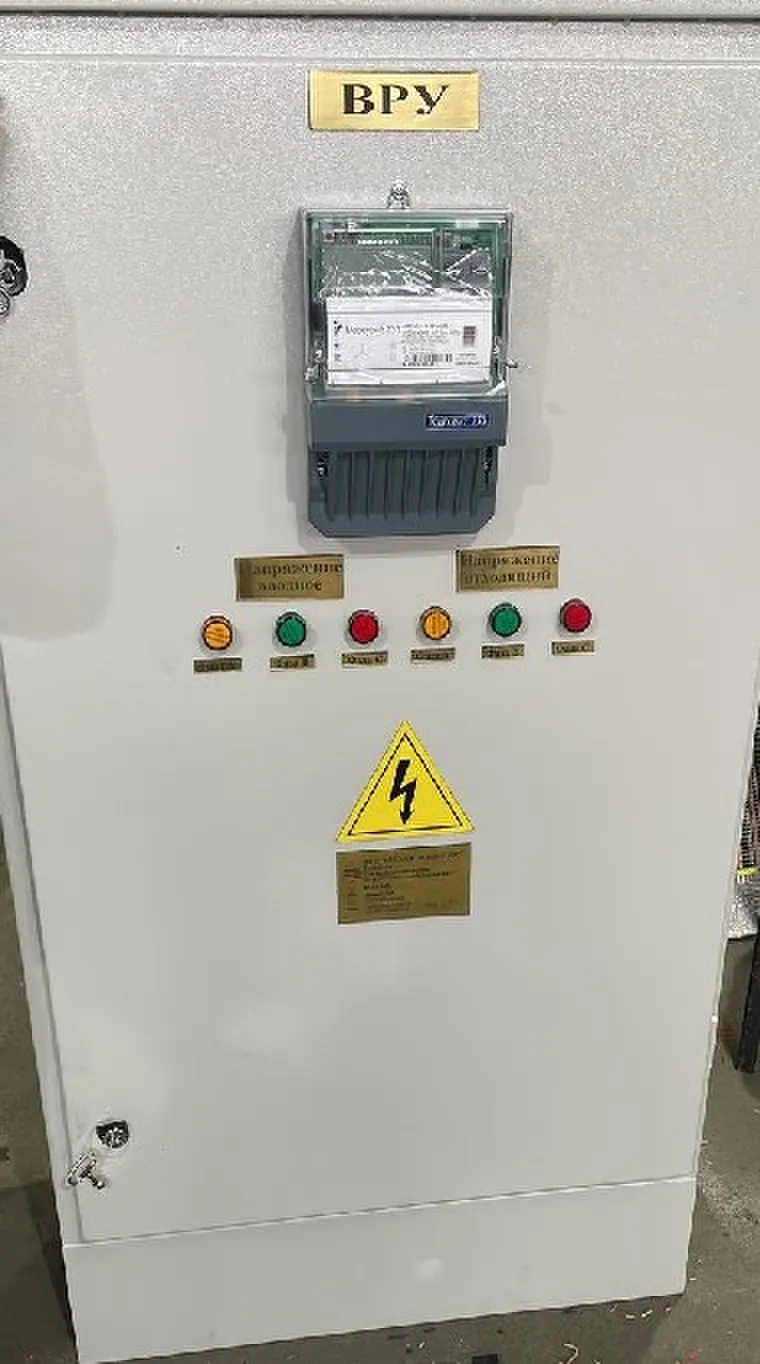

Распределительное устройство ВРУ

Вводно распределительные устройства (ВРУ) предназначены для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью.

Обеспечивают защиту линий от перегрузок и коротких замыканий. Устанавливаются в жилых и общественных зданиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Панели ВРУ по назначению разделяют на:

1. вводные - для учета и распределения электрической энергии;

2. распределительные - для распределения электрической энергии; применяют совместно с вводными панелями;

3. вводно-распределительные - для распределения и учета электрической энергии.

Ошиновка панелей ВРУ выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА.

Шкафы ВРУ представляют собой сварные металлоконструкции из гнутых стальных профилей.

Внутри шкафов размещается аппаратура главных и вспомогательных электрических цепей. Доступ к аппаратуре ВРУ обеспечивается через двери, которые закрываются замками с ключом.

Расположение аппаратуры и проводников в шкафах ВРУ обеспечивает необходимую безопасность персонала, простоту технического обслуживания и эксплуатации. В шкафах ВРУ обеспечены необходимые условия для монтажа и эксплуатации кабельных разделок, а также возможность доступа для осмотра мест крепления кабельных наконечников к шинам при снятом напряжении.
