Панели распределительные серии ЩО-70

Панели распределительные серии ЩО-70 У3, предназначены для комплектования щитов распределительных устройств трехфазного переменного тока напряжением 380/220В частотой 50 Гц сетей с глухозаземлённой или изолированной нейтралью, устанавливаются в электропомещениях и служат для приема, распределения электроэнергии, и защиты от перегрузки и токов короткого замыкания отходящих линий.

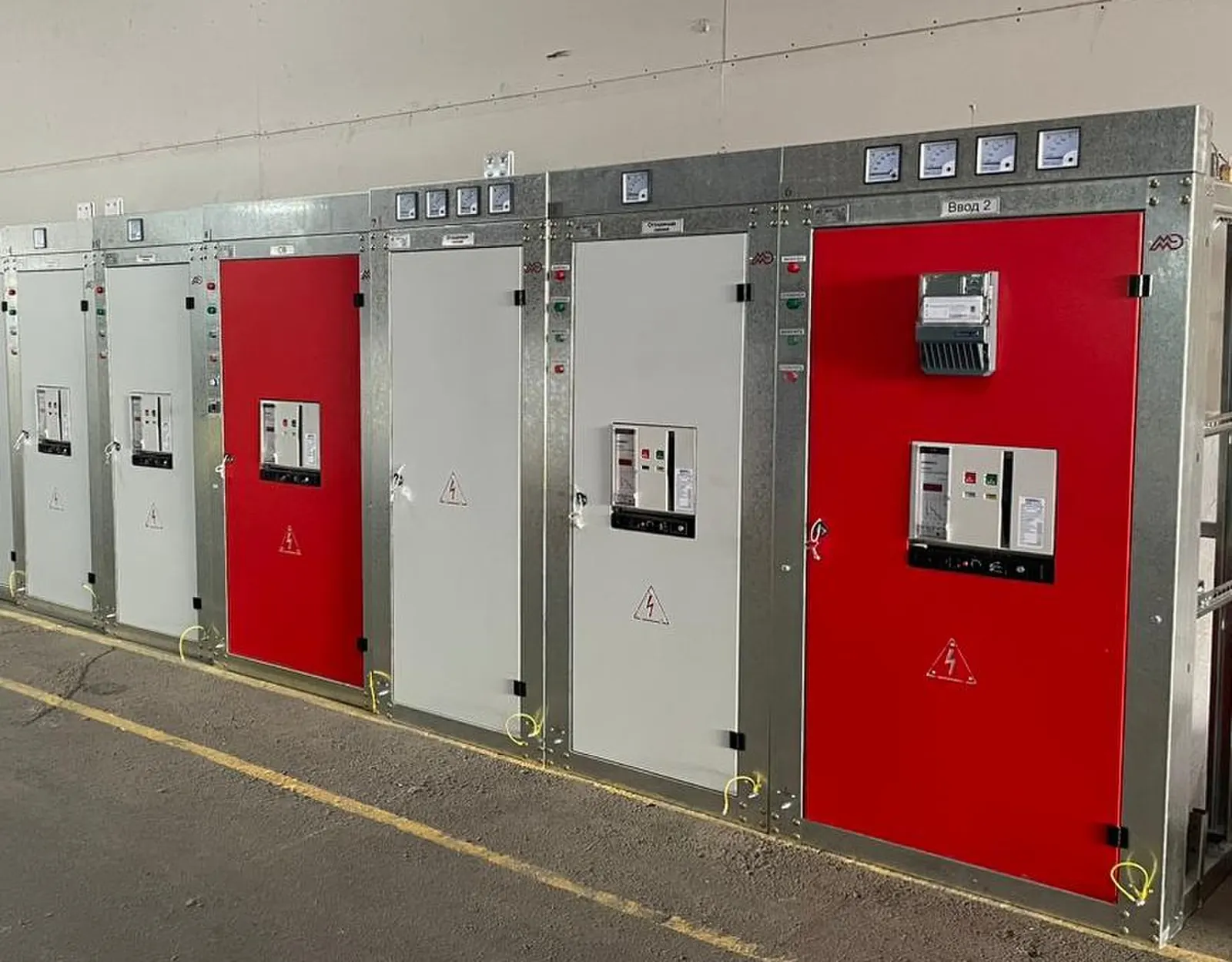

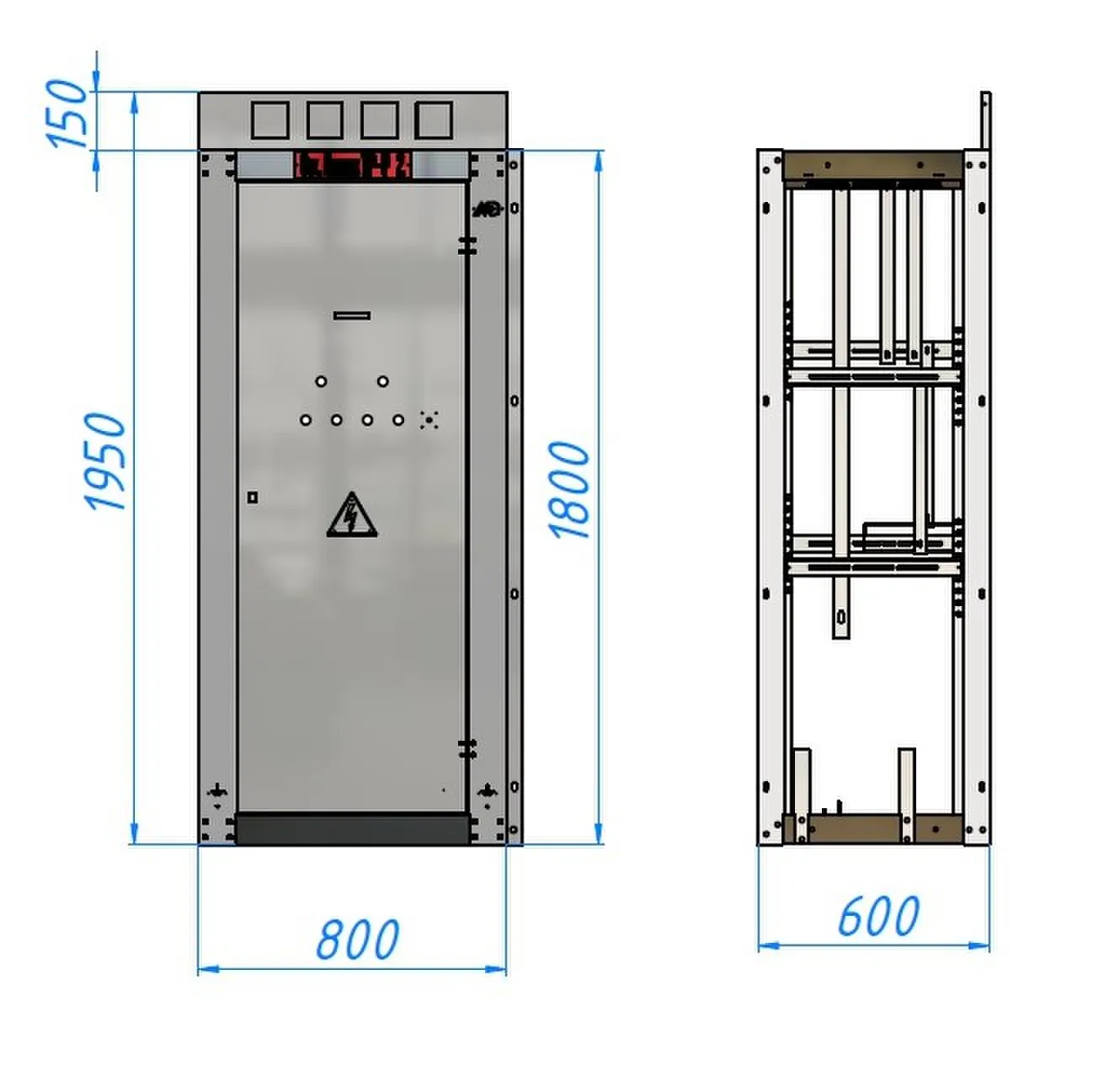

Панель ЩО70 представляет собой сварную металлоконструкцию из гнутых стальных профилей. Внутри панели размещается аппаратура главных цепей, на фасаде – приводы рубильников и аппаратура вспомогательных цепей. На дверях линейных панелей, в которых устанавливаются автоматические выключатели, выполняются отверстия под рукоятки управления выключателями. Доступ к панели обеспечивается через дверь, которая закрывается замком с ключом.

При установке во вводных, отходящих или секционных панелях автоматических выключателей выкатного исполнения не ставится дополнительный отделитель. Панель АВР (ЩО70-90) отдельно не изготовляется, так как в связи с применением малогабаритных многофункциональных комплектующих, вся аппаратура размещается на небольшом панельном блоке, который ставится внутри секционных панелей (ЩО70-72 - ЩО70-79) с автоматическими выключателями выкатного исполнения. В случае установки по заказу стационарных выключателей, аппаратура АВР может быть смонтирована в небольшом шкафу, который ставится на двери секционных панелей.

При заказе РУ, состоящих из панелей ЩО двухрядного исполнения, РУ комплектуется шинными мостами различных длин (в зависимости от ширины коридора обслуживания).

По назначению щиты ЩО 70 делятся на:

1. линейные;

2. вводные;

3. секционные;

4. вводно-линейные;

5. вводно-секционные;

6. панели с аппаратурой АВР;

7. панели диспетчерского управления уличным освещением.
