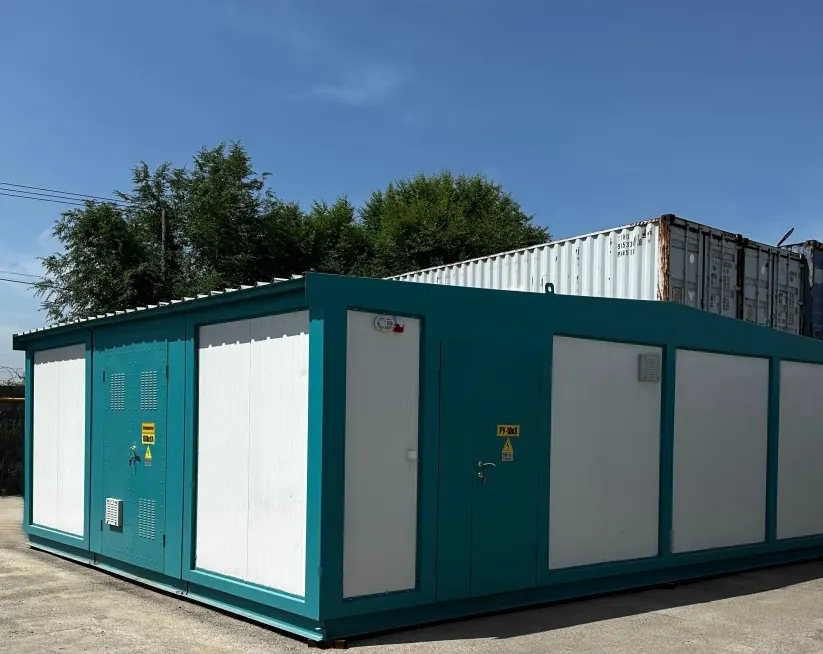

Комплектная трансформаторная подстанция в блочно-модульном здании типа КТПБ (2КТПБ) 25-2500/10(6)-0,4кВ

Комплектная трансформаторная подстанция в блочно-модульном здании типа (2)БКТП, в дальнейшем именуемая БКТП. БКТП предназначена для приема электрической энергии трехфазного тока частоты 50 ГЦ напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей. Применяется для снабжения промышленных предприятий электроэнергией, БКТП выполняются в климатическом исполнении УХЛ1 по ГОСТ 15150-69.

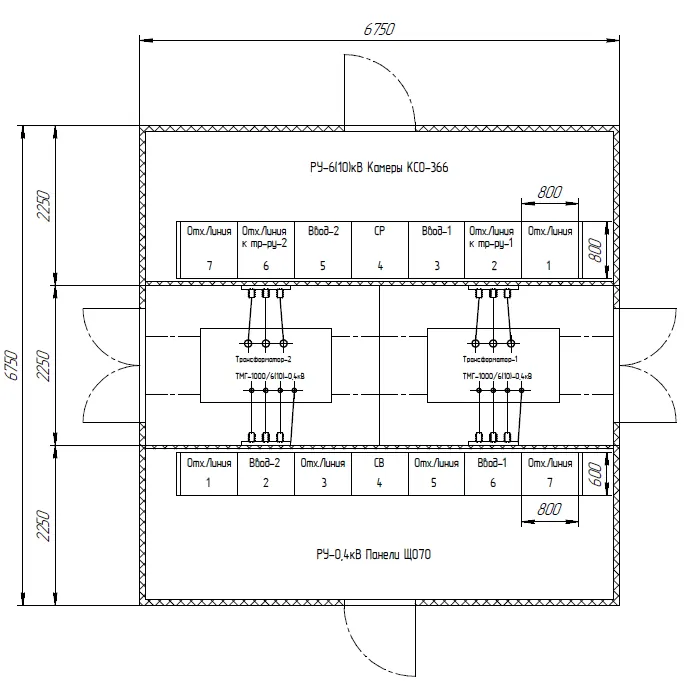

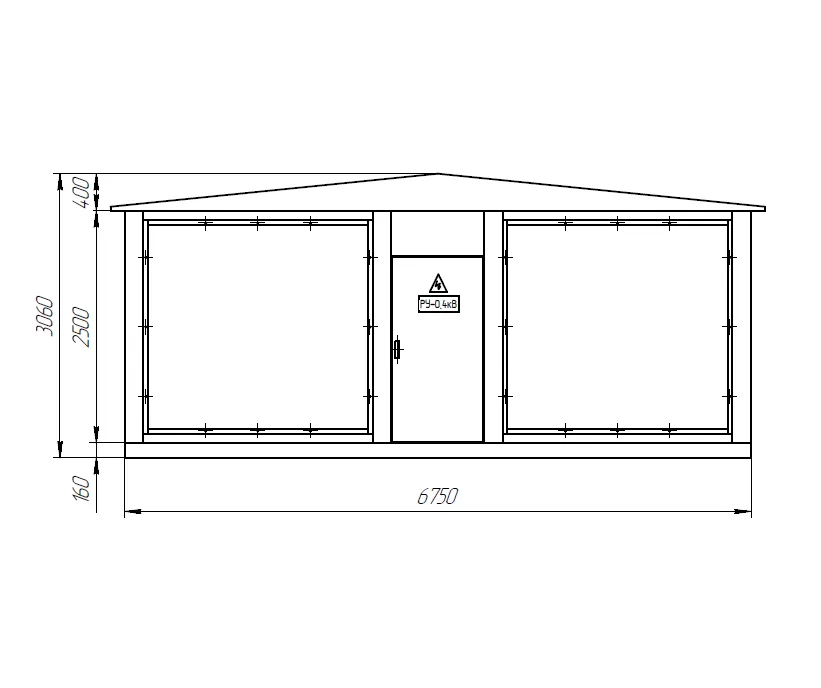

Основное комплектующее оборудование подстанции (2)КТПБ устанавливается внутри корпуса, который представляет собой блочно-модульное здание из сэндвич-панелей разделенного на три отсека. В первом отсеке размещается распределительные устройства высокого напряжения (РУВН), во втором – силовые трансформаторы, в третьем – распределительные устройства низкого напряжения (РУНН).

Подстанции  (2)КТПБ снабжаются как масляными, так и сухими силовыми трансформаторами.

Вводы и выводы подстанции могут быть изготовлены и воздушными, и кабельными.

 (2)КТПБ  имеет две секции шин, в котором сторона высокого напряжения ВН имеет два ввода и снабжена высоковольтными камерами КСО с выключателями нагрузки типа ВНА или с вакуумными выключателями 6 или 10кВ. На секции устанавливаются разъединители СР или вакуумные выключатели СВ.

Сторона низкого напряжения НН комплектуется распределительными шкафами типа ЩО70, на секции с АВР или без.

В блочно-модульном здании предусматривается отопление, освещение, вентиляция и охранно-пожарная сигнализация.

Комплектные трансформаторные подстанции  (2)КТПБ блочно-модульного типа комплектуются по опросным листам, которые согласуются с заказчиком.

Блочная комплектная трансформаторная подстанция имеет следующие характеристики:

- Высокий уровень надежности – при расчете применяются критерии срока службы, прочности, влагостойкости, морозостойкости, сейсмостойкости и пожаробезопасности железобетонных конструкций.

- Многообразие компоновок - каждая блочная трансформаторная подстанция КТПБ состоит из отдельных функциональных элементов — блок-модулей, различные сочетания которых позволяют создавать как типовые подстанции, так и разработанные под индивидуальный проект.

- Удобство транспортировки.

- Простой монтаж и обслуживание КТПБ. Благодаря готовым блокам на месте легко и в сжатые сроки можно собрать конструкцию.
