Комплектная трансформаторная подстанция сельского типа КТП 25-250/10(6)/0,4кВ

Комплектные трансформаторные подстанции КТП сельского типа служат для приема электрической энергии трехфазного переменного тока частоты 50Гц, напряжением 6 или 10кВ, преобразования её в электроэнергию напряжением 0,4кВ и снабжения потребителей в районах с умеренным климатом (от -45°С до +40°С) с 3-й категорией надежности электроснабжения.

КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в том числе фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

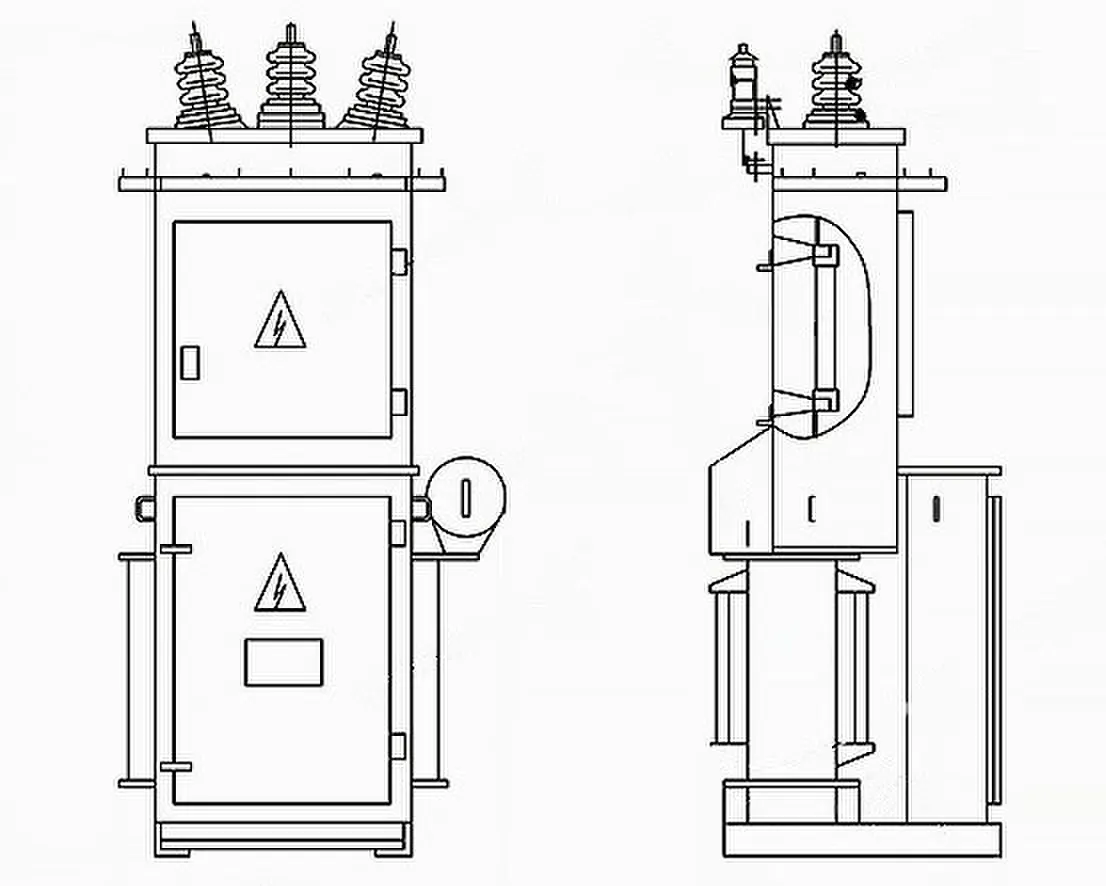

КТП содержит высоковольтный шкаф вода, низковольтный шкаф и платформу для установки трансформатора. Трансформатор устанавливается открыто и защищен от атмосферных осадков козырьком. КТП подключается к сети через разъединитель, который поставляется комплектно. На отходящих фидерах установлены стационарные автоматы. В КТП имеется фидер уличного освящения, который включается и отключается автоматически по сигналу встроенного фотореле. Количество отходящих линии и их токи могут быть изменены по желанию Заказчика. Подстанция обеспечивает учет активной энергии с помощью счетчика и соответствующих трансформаторов тока, имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала, для создания нормальных условии работы электроаппаратуры.

Основные характеристики
