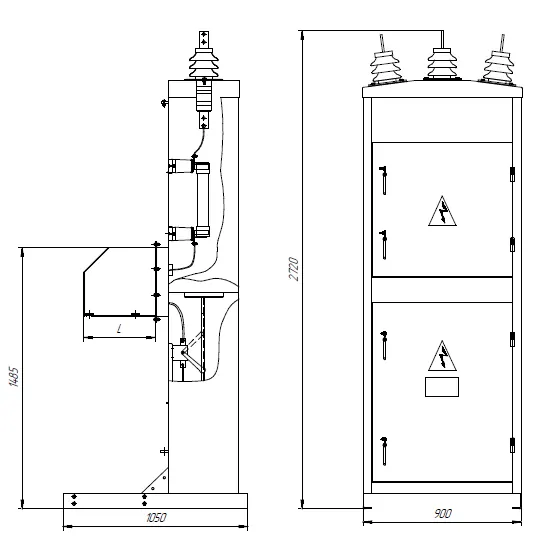

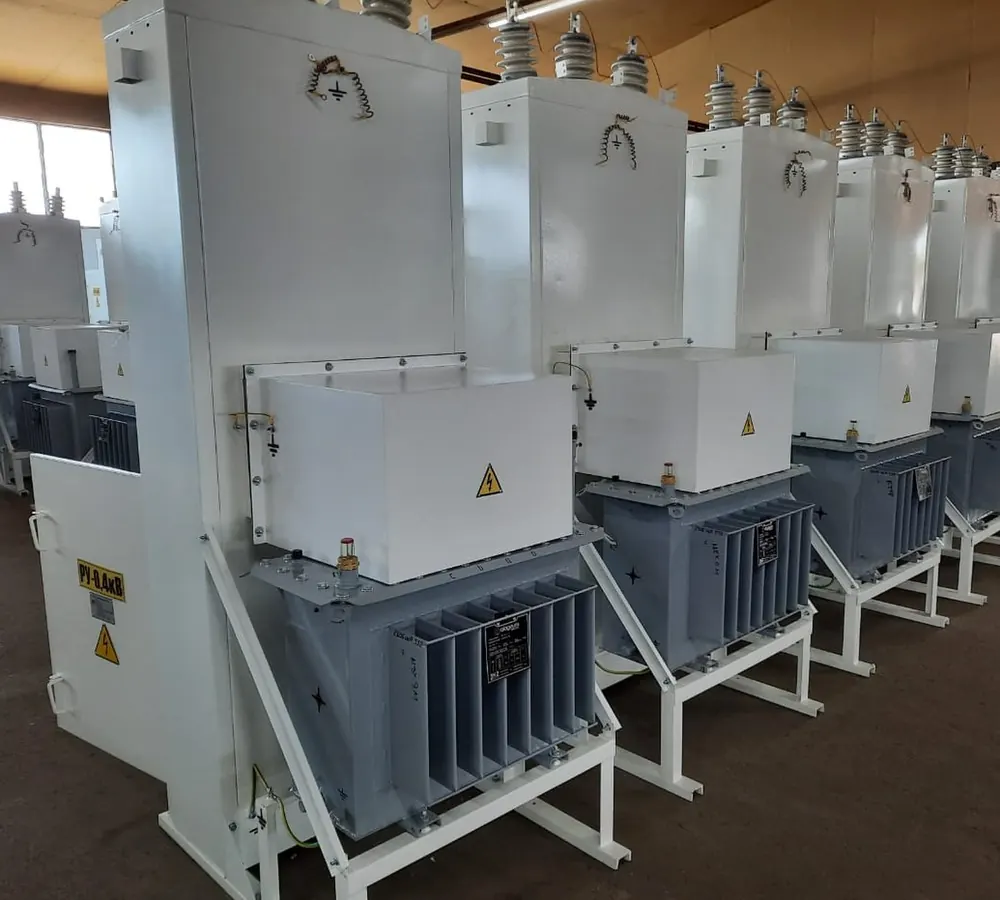

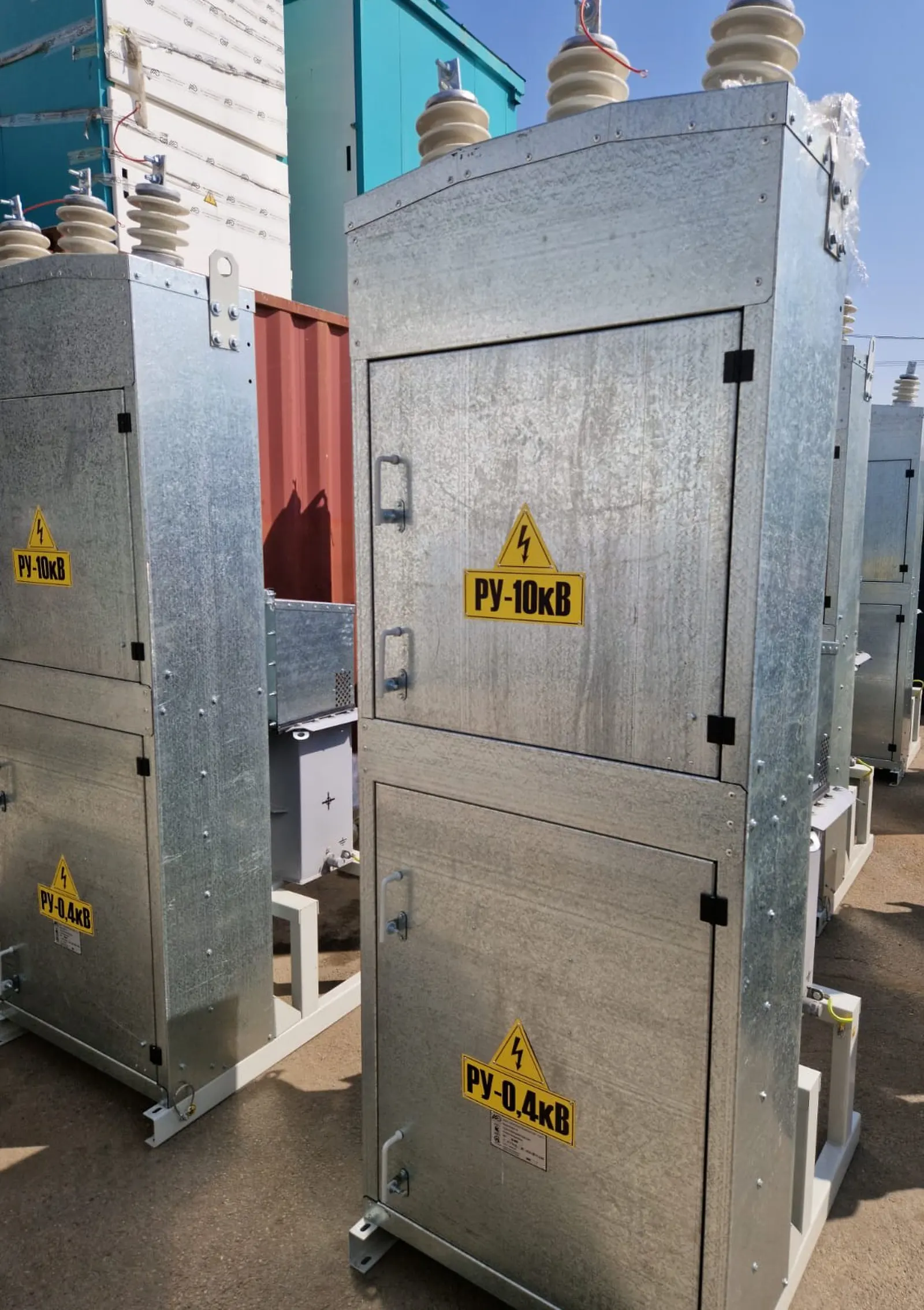

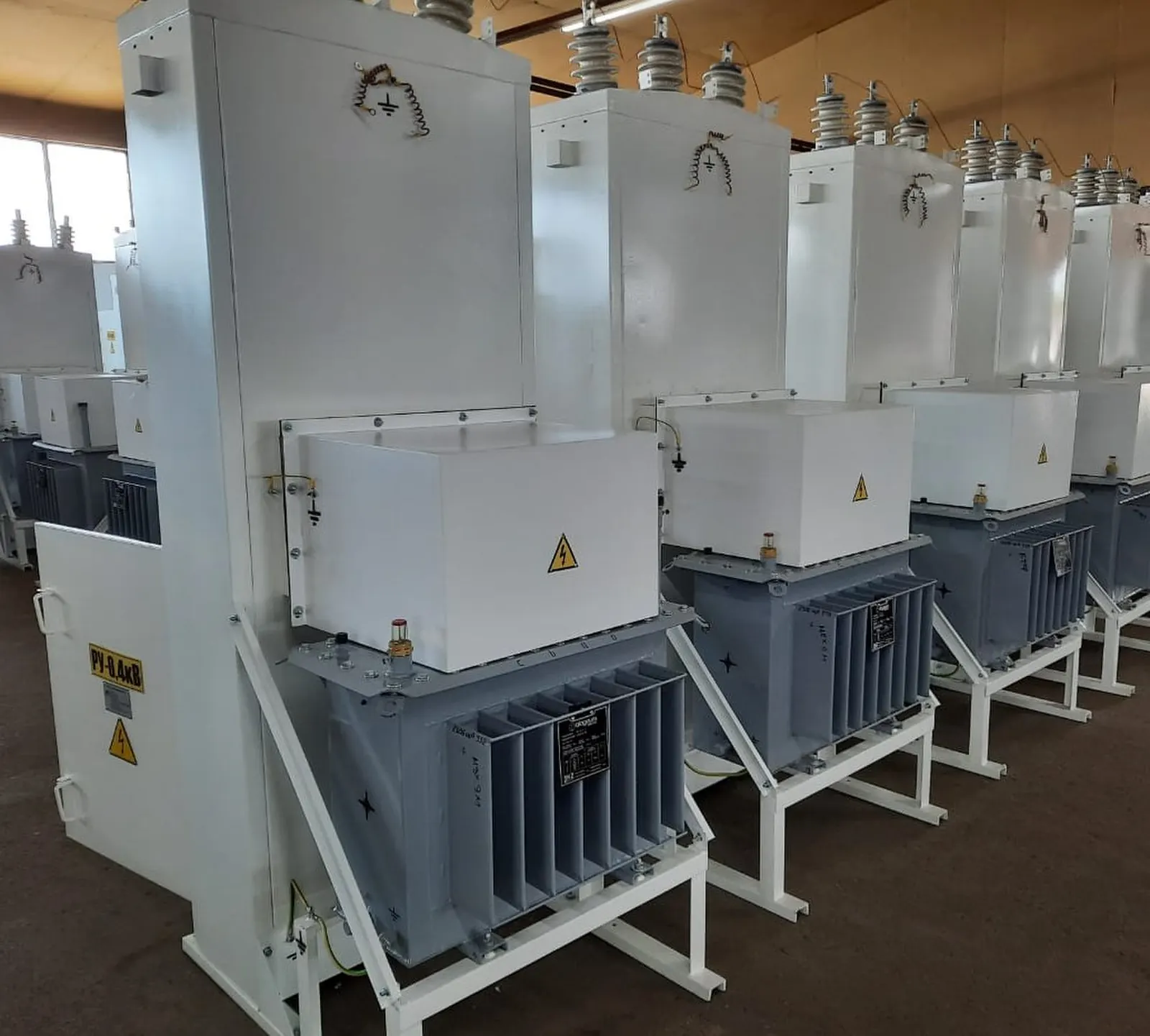

Комплектная трансформаторная подстанция типа КТПНД 25-250/10(6)/0,4кВ

Комплектные трансформаторные подстанции для нефтедобычи, наружной установки, предназначены для приема электроэнергии, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения ею промысловых скважин добычи нефти и других промышленных объектов.

Наименование параметра		Значение параметра
		КТПНД-25		КТПНД -40	КТПНД-63	КТПНД-100	КТПНД-160	КТПНД-250
Мощность силового трансформатора, кВА		25		40	63	100	160	250
Номинальное напряжение на стороне ВН, кВ		6(10)
Номинальное напряжение на стороне НН, кВ		0,4
Номинальный ток на стороне ВН, А	6 кВ	2,4	3,9		6,1	9,6	15,4	24
	10 кВ	1,45	2,31		3,64	5,78	9,25	14,45
Ток плавкой вставки предохранителя на стороне ВН, А	6 кВ	8	10		16	20	31,5	40
	10 кВ	5	8		10	13	20	31,5
Номинальный ток на стороне НН, А		36	58		91	145	231	361
Число отходящих линий, шт		6
Динамическая стойкость к токам короткого замыкания, кА		1,3-15,6
Термическая стойкость к токам короткого замыкания, кА		0,9-8,1
Количество фидеров		согласно опросному листу
Степень защиты		IP23
Вес без трансформатора, кг		315
